Décrire de manière exhaustive les réseaux d'eau pour :

• Identifier les points faibles du réseau (Bras morts, fin de bouclage,...)
• Apporter une aide aux hygiénistes pour le choix des points de prélèvement
• Identifier les éléments du réseau à contrôler régulièrement

Sur la base d'un schéma du bâtiment au 1/50ème précisant la dénomination de chaque local, ce plan doit indiquer pour chaque nature de réseau (RT1 à RT5):

• Les diamètres nominaux
• Les matériaux
• La présence ou l'absence de calorifugeage
• La position des points d'usage
• Les vannes
• Les robinets de puisages
• les dispositifs de sécurité
• Les appareillages de mesure
• Les ensembles de protection
• Les citernes, les ballons d'eau chaude
• Le(s) système(s) de production
• Les échangeurs
• Etc...

Chaque plan du réseau doit être tracé suivant les normes NF X 08 100 et NF EN806-1

Les plans seront fournis sur papier et sur support informatique au format DXF pouvant être lu sur PC.

Pour réaliser ce plan, le prestataire bénéficiera des éléments compris dans la fiche engagement.

Les schémas qui suivent représentent des exemples de documents attendus :

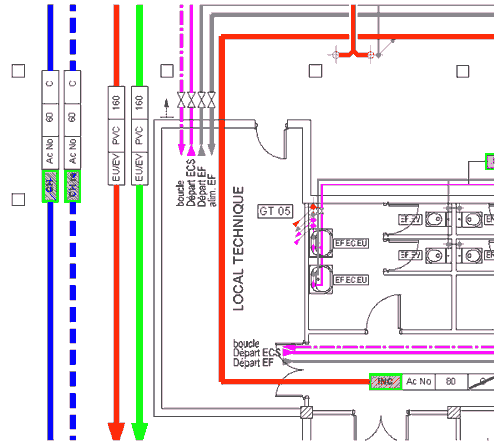

Vue en plan des réseaux avec organes de fonctionnement :

Coupes sur gaines et descriptions des réseaux
avec organes de fonctionnement :

Le schéma du bâtiment ne doit pas comporter les éléments de structure, menuiseries,... de manière à ne pas surcharger le dessin

Une option d'étiquetage physique des réseaux pourra être demandée. Cet étiquetage indiquera pour:

• Les canalisations l'identification portée sur le plan détaillé
• Les éléments à vérification périodique leur symbole et une numérotation reportée sur le plan détaillé

Dans le cadre d'éléments masqués, une plaque d'identification " réseau eau " sera placée au plus proche endroit possible.
