• connaître et comprendre le fonctionnement général de l'installation
• disposer d'une vue d'ensemble permettant de réduire les temps d'intervention, notamment en cas de nécessité de coupure d'urgence

LA NATURE DE LA PRESTATION

• Réseau RT1 : eau à usage alimentaire et sanitaire
  • Eau Froide
    il dessert les usages à vocation alimentaire (eau de boisson, eau pour la préparation des aliments,..) ou sanitaire (toilette, WC,..) et les actes de soins exercés dans un établissement de santé pour lesquels la qualité de l'eau destinée à la consommation humaine est adaptée ou modifiée par traitement
  • Eau chaude
    il dessert en priorité les usages à vocation sanitaire et non alimentaire et certains actes de soins exercés dans les établissements de santé. Ce sont essentiellement les douches et autres postes d'utilisation d'eau pouvant fonctionner à partir d'eau chaude entre 50 et 60°C (exemple : lave vaisselle, poste de lavage à eau chaude,…)
• Réseau RT2 : eau à usage technique
  • Il dessert les usages liés au chauffage (remplissage des circuits de chauffage), à la climatisation (réseau eau glacée) et autres type, ainsi qu'au lavage ou à l'arrosage lorsqu'il est fait appel à des robinets de puisage en élévation situés à une hauteur d'au moins 0,50 m au dessus du sol avoisinant.
• Réseau RT3 : eau à usage de défense incendie
  • Il dessert les robinets d'incendie armés (RIA), les systèmes d'extinction automatique (type sprinkler), les bornes ou les bouches d'incendie
• Réseau RT4 : eau à usage d'arrosage d'espaces verts
  • Il dessert les appareils ou systèmes dits " enterrés " : bouches manuelles ou automatiques, les systèmes par tuyaux rampant au sol, les systèmes d'irrigation ou micro-poreux.
• Réseau RT5 : activités spécifiques
  • Il dessert les activités spécifiques de type industriel : buanderie, portique de lavage,…

Les tracés en plan par niveau seront à l'échelle 1/50, dessinés sur un fond de plan représentant le schéma de principe du bâtiment avec identification des pièces.
On y trouvera les colonnes principales ainsi que le positionnement des vannes.
Les plans seront fournis sur papier et sur support informatique au format DXF pouvant être lu sur PC.

Pour réaliser ce schéma, le prestataire bénéficiera des éléments cités dans la fiche engagement

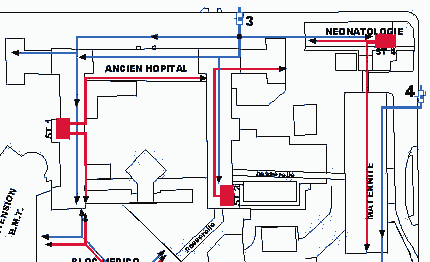

Les schémas qui suivent représentent des exemples de documents attendus :

COMMENTAIRES / RAPPELS ET OBLIGATIONS

La demande de report sur un schéma figuratif du bâtiment n'est pas une obligation mais représente une amélioration essentielle quand il s'agit de retrouver rapidement un lieu d'intervention en cas d'urgence.
